LW直立式无堵塞排污泵、立式排污泵 、无堵塞排污泵

LW直立式无堵塞排污泵、立式排污泵 、无堵塞排污泵

LW立式无阻塞排污泵为单吸蜗壳式泵,泵内装有无堵塞防缠绕型单(双)大流道叶轮,
该系列泵具有两种结构形式,一是电机与泵直接同轴,二是采用联轴器联接,电机采用标准立式电机。每种结构形式具有两种底座连接形式,一是进口水平吸入,具有转角功能,可根据使用要求,进出口安放成0°、90°、180°、270°,便于管路连接,二是进口轴向吸入,便于立式安装。

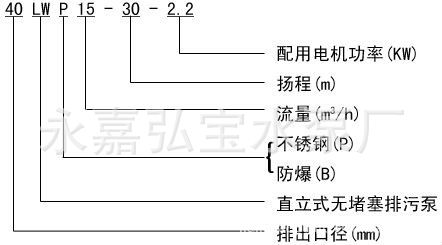

型号意义:

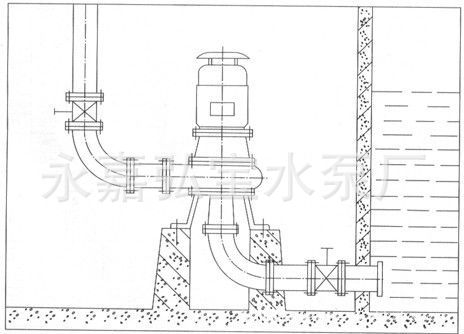

结构图:

序号

部件名称

序号

部件名称

1

底座

5

电机

2

泵体

6

主轴

3

叶轮

7

机械密封

4

油室

8

叶轮螺母
