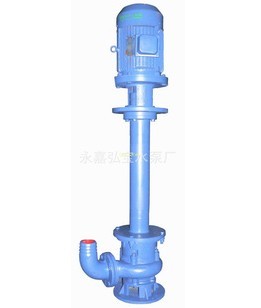

NL立式泥浆泵 不锈钢泥浆泵 立式液下泵
NL系列泥浆泵系单级单吸立式离心泵，主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、电动机等组成。蜗壳、泵座、电机座、叶轮螺母是生铁铸造

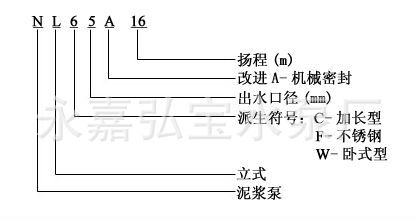

型号意义：
性能参数：
|
型号 |
转速n |
流量Q |
扬程H |
效率n |
电机功率 |
立式泵全长 |
机泵重量 |
|
NL50-8 |
1450 |
20-30 |
8-9 |
42 |
1.5 |
1310 |
63 |
|
NL50-12 |
1450 |
25-38 |
12-14 |
41 |
3 |
1310 |
80 |
|
NL76-9 |
1450 |
50-70 |
9-10 |
42 |
3 |
1350 |
90 |
|
NL65-16 |
1450 |
50-60 |
15-18 |
42 |
5.5 |
1430 |
152 |
|
NL80-12 |
1450 |
80-120 |
11-13 |
56 |
7.5 |
1430 |
145 |
|
NL100-16 |
1450 |
80-100 |
15-17 |
61 |
15 |
1510 |
270 |
|
NL150-12 |
1450 |
100-150 |
11-13 |
66 |
18.5 |
1690 |
350 |
|
NL150-16 |
1450 |
120-180 |
15-20 |
68 |
22 |
1690 |
370 |

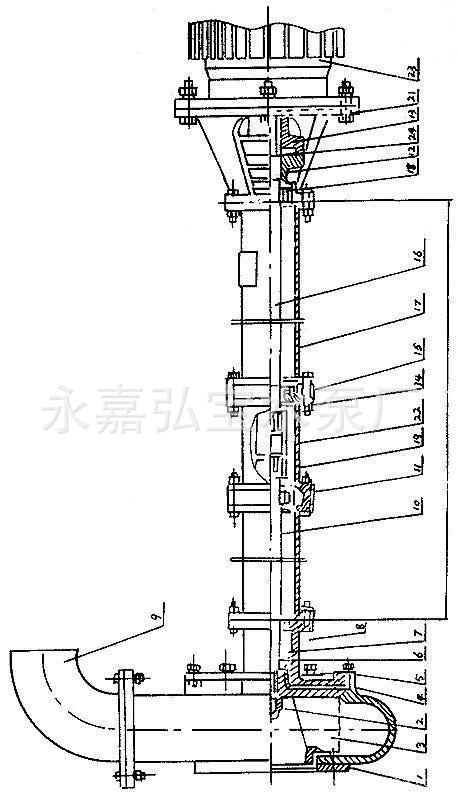

结构图：
 |
序号 |
型式/另件名称 |
NL,NLF,NW |
||
|
编号 |
数量 |
备注 |
|||
|
1 |
网罩 |
1 |
1 |
|
|
|
2 |
叶轮螺母 |
2 |
1 |
|
|
|
3 |
叶轮 |
3 |
1 |
|
|
|
4 |
泵壳 |
4 |
1 |
|
|
|
5 |
泵座 |
5 |
1 |
|
|
|
6 |
0型圈 |
6 |
1 |
改进型用机械密封 |
|
|
7 |
油封 |
7 |
4 |
改进型用机械密封 |
|
|
8 |
轴套 |
8 |
1 |
改进型用机械密封 |
|
|
9 |
出水弯头 |
9 |
1 |
|
|
|
10 |
泵轴 |
10 |
1 |
|
|
|
11 |
轴承 |
11 |
2 |
|
|
|
12 |
从动联轴器 |
12 |
1 |
|
|
|
13 |
主动联轴器 |
13 |
1 |
|
|
|
14 |
联接筒 |
14 |
1 |
|
|
|
15 |
轴承座 |
15 |
2 |
|
|
|
16 |
联接轴 |
16 |
1 |
|
|
|
17 |
支撑筒 |
17 |
2 |
|
|
|
18 |
轴承盖 |
18 |
1 |
|
|
|
19 |
从动联轴器 |
19 |
1 |
|
|
|
20 |
电机座 |
20 |
1 |
|
|
|
21 |
电机座C |
21 |
1 |
带固定板用 |
|
|
22 |
主动联轴器 |
22 |
1 |
|
|
|
23 |
电动机 |
23 |
1 |
|
|
|
24 |
弹性块 |
24 |
1 |
|
|
泵长度规格：
|
型 号长 度 |
NL150-12 NL150A-12 NL150-16 NL150A-16 |
NL50-8 NL50A-8 NL50-12 NL50A-12 NL76-9 NL76A-9 |
NL65-16 NL165A-16 NL80-12 NL80A-12 |
NL100-16 NL100A-16 |
|
泵 长 度 L (毫米）
|
650 |
470 |
710 |
710 |
|
1300 |
1120 |
1190 |
1190 |
|
|
|
1620 |
1910 |
1940 |
|
|
/ |
2120 |
2410 |
2440 |
|
|
/ |
2620 |
3130 |
3190 |
|
|
/ |
3120 |
3630 |
3690 |
|
|
/ |
3620 |
4350 |
4440 |
|
|
/ |
4120 |
4850 |
4940 |
|
|
/ |
4620 |
5570 |
5690 |
|
|
/ |
5120 |
6070 |
6190 |
|
|
/ |
3620 |
/ |
/ |

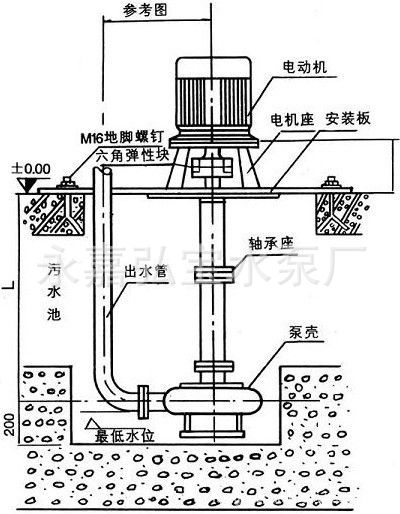

【NL系列立式泥浆泵】安装示意图：
