S型玻璃钢离心泵、 S型硫酸泵、 S型草酸泵
S型玻璃钢离心泵用于石化、冶炼、染料、印染、农药、制药、稀土、皮革等行业。
草酸泵型号意义：
草酸泵性能参数：
|
型 号 |
流量 m3/h |
扬程 m |
转速 r/min |
效率 % |
汽蚀余量 m |
电机功率 kw |
|
S25×25-12.5 |
3.2 |
12.5 |
2900 |
41 |
3 |
0.55/0.75 |
|
S40×32-20 |
6.3 |
20 |
2900 |
50 |
3 |
1.1/1.5 |
|
S40×32-32 |
6.3 |
32 |
2900 |
45 |
3 |
2.2/3 |
|
S50×40-20 |
12.5 |
20 |
2900 |
53 |
3 |
2.2/3 |
|
S50×32-32 |
12.5 |
32 |
2900 |
51 |
3 |
4.0/5.5 |
|
S65×50-20 |
25 |
20 |
2900 |
64 |
3 |
3.0/4 |
|
S65×50-25 |
25 |
25 |
2900 |
61 |
3 |
3.0/4 |
|
S65×50-32 |
25 |
32 |
2900 |
60 |
3 |
5.5/7.5 |
|
S80×55-32 |
50 |
32 |
2900 |
69 |
4 |
7.5/11 |
|
S100×80-50 |
100 |
50 |
2900 |
73 |
5 |
22/30 |

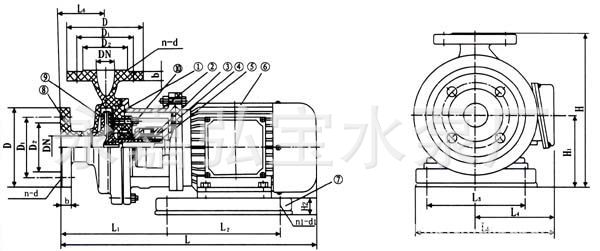

结构图及外形尺寸：
S25×25-12.5至S50×40-20外形尺寸
|
1 |
泵盖 |
 |
|
2 |
联接架 |
|
|
3 |
机械密封 |
|
|
4 |
轴套 |
|
|
5 |
轴 |
|
|
6 |
电机 |
|
|
7 |
底座 |
|
|
8 |
泵体 |
|
|
9 |
叶轮 |
|
|
10 |
密封压盖 |
|
型号 |
吸入口 |
排出口 |
L |
1 |
L2 |
L3 |
L4 |
L5 |
L6 |
H |
Hl |
n2 |
n1 |
d1 |
||||||||||||
|
DN |
D |
D 1 |
D 2 |
b |
n |
d |
DN |
D |
D1 |
D2 |
b |
n |
d |
|||||||||||||
|
S25×25-12.5 |
25 |
115 |
85 |
65 |
16 |
4 |
14 |
25 |
115 |
85 |
65 |
16 |
4 |
14 |
437 |
180 |
180 |
140 |
150 |
244 |
60 |
200 |
94 |
23 |
4 |
14 |
|
S40×32-20 |
40 |
145 |
110 |
88 |
18 |
4 |
18 |
32 |
135 |
100 |
78 |
18 |
4 |
18 |
458 |
192 |
200 |
150 |
150 |
252 |
82 |
258 |
120 |
40 |
4 |
14 |
|
S40×32-32 |
40 |
145 |
110 |
88 |
18 |
4 |
18 |
32 |
138 |
100 |
78 |
18 |
4 |
18 |
540 |
230 |
240 |
160 |
155 |
262 |
85 |
315 |
145 |
55 |
4 |
18 |
|
S50×40-20 |
50 |
160 |
125 |
100 |
20 |
4 |
18 |
40 |
145 |
110 |
88 |
19 |
4 |
19 |
535 |
226 |
240 |
160 |
155 |
262 |
100 |
295 |
145 |
55 |
4 |
18 |
